Nhựa ngành điện tử là nhóm vật liệu cách điện kỹ thuật cao, đóng vai trò thiết yếu trong sản xuất thiết bị điện, bảng mạch điện tử, tủ điện và các ứng dụng ESD. Việc chọn đúng vật liệu cách điện không chỉ đảm bảo an toàn điện mà còn ảnh hưởng trực tiếp đến độ bền, hiệu suất và tuổi thọ thiết bị. Bài viết này cung cấp hướng dẫn đầy đủ về các loại nhựa cách điện phổ biến, ứng dụng trong ngành điện – điện tử và cách lựa chọn theo điện áp, nhiệt độ và môi trường làm việc.
Yêu Cầu Vật Liệu Cách Điện Trong Ngành Điện – Điện Tử
Vật liệu nhựa sử dụng trong ngành điện – điện tử phải đáp ứng đồng thời nhiều yêu cầu khắt khe: điện trở suất cao (≥10⁸ Ω·cm), chịu nhiệt ổn định, không hấp thụ ẩm, chống cháy (UL94 V-0 hoặc V-1) và bền với môi trường hóa chất từ quá trình sản xuất. Với thiết bị điện áp cao, yêu cầu thêm về độ bền điện môi (dielectric strength) đo bằng kV/mm.
| Thông Số | Ý Nghĩa | Đơn Vị |
|---|---|---|
| Điện trở suất thể tích | Khả năng cản trở dòng điện qua vật liệu | Ω·cm (càng cao càng tốt) |
| Độ bền điện môi | Điện áp đánh thủng trên mỗi đơn vị dày | kV/mm (càng cao càng tốt) |
| Hằng số điện môi (Dk) | Ảnh hưởng đến tín hiệu cao tần | Adim. (thấp = ít suy hao) |
| Loss tangent (Df) | Tổn hao điện môi ở tần số cao | Adim. (càng thấp càng tốt) |
| Chỉ số chống cháy | Khả năng tự dập tắt ngọn lửa | UL94: V-0 tốt nhất |
Các Loại Nhựa Cách Điện Phổ Biến Trong Ngành Điện – Điện Tử

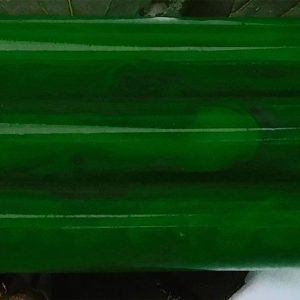

Phíp Bakelite – Nền Tảng Cách Điện Truyền Thống
Nhựa phíp tấm cách điện (Bakelite) là vật liệu cách điện lâu đời nhất và vẫn được sử dụng rộng rãi nhờ chi phí thấp, dễ gia công và cách điện tốt ở điện áp thông thường. Phíp Bakelite (phenolic cotton/paper laminate) có điện trở suất 10⁸–10¹⁰ Ω·cm, chịu nhiệt 120–130°C, cứng và dễ cắt, khoan, phay theo yêu cầu. Ứng dụng phổ biến: đế cầu chì, tấm cách điện tủ điện, panel điều khiển, đế relay và các bộ phận cách điện cơ học.
Phíp FR4 và Phíp Cam Cho Bảng Mạch In
FR4 (Glass Epoxy Laminate) là vật liệu nền PCB (Printed Circuit Board) tiêu chuẩn toàn cầu. FR4 có độ bền cơ học cao, hút ẩm thấp (<0,1%), chỉ số chống cháy UL94 V-0 và độ bền điện môi xuất sắc (18–24 kV/mm). Phíp cam (G10 Epoxy) là phiên bản không chống cháy của FR4, dùng khi yêu cầu UL94 không bắt buộc. Dịch vụ gia công cắt tấm phíp Bakelite, FR4, phíp cam bằng máy CNC tại Nhựa Việt đảm bảo chất lượng cắt chính xác cho ứng dụng điện tử.

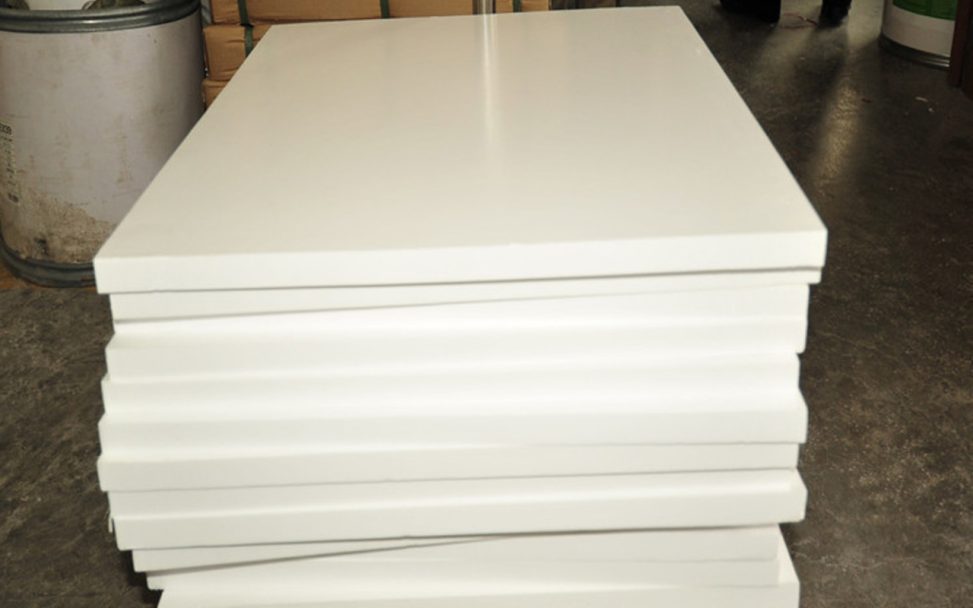

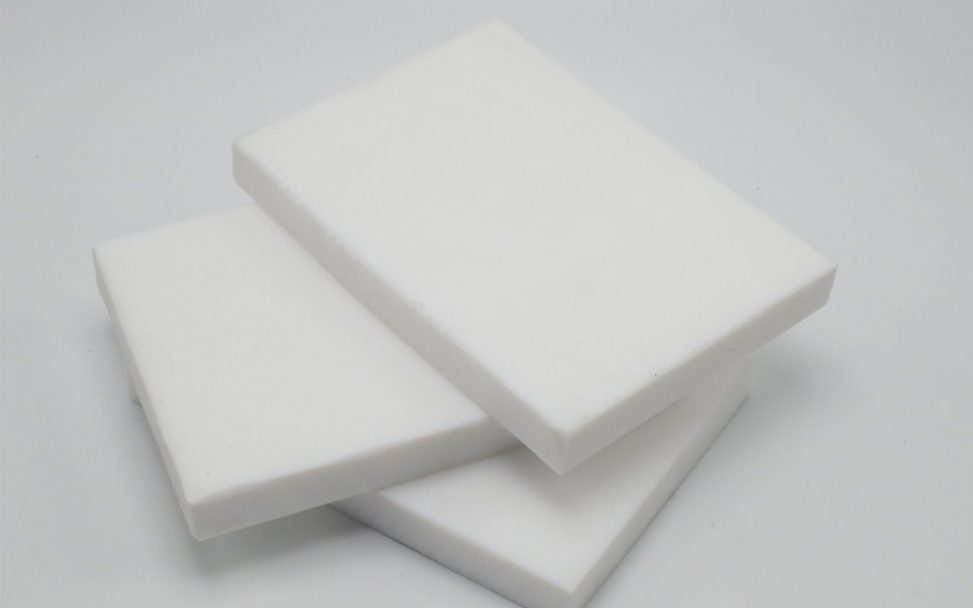

Nhựa Teflon PTFE – Cách Điện Cao Tần và Nhiệt Độ Cao
Nhựa Teflon PTFE là vật liệu cách điện cao cấp nhất trong nhóm nhựa, với hằng số điện môi thấp nhất (Dk = 2,1) và loss tangent cực nhỏ (0,0002 ở 1 GHz) – lý tưởng cho ứng dụng cao tần, RF và vi sóng. Teflon chịu nhiệt 260°C, không hấp thụ ẩm, điện trở suất >10¹⁸ Ω·cm. Được dùng làm đế mạch cao tần (radar, antenna), bọc dây cáp cao tần, đệm cách điện trong thiết bị đo lường và lò vi sóng công nghiệp.
Nhựa PC (Polycarbonate) Cho Vỏ Thiết Bị và Màn Hình
Polycarbonate là nhựa kỹ thuật trong suốt, chịu va đập vượt trội (gấp 30 lần kính thông thường), cách điện tốt và chống cháy UL94 V-2 đến V-0. PC được dùng làm vỏ bảo vệ thiết bị điện, nắp đậy tủ điện trong suốt để quan sát, vỏ đèn LED công nghiệp và panel hiển thị. PC có nhiệt độ làm việc đến 120°C, phù hợp với hầu hết thiết bị điện dân dụng và công nghiệp.
Ứng Dụng Cụ Thể Trong Thiết Bị Điện Tử và Tủ Điện
Bảng Mạch Điện Tử và Nền PCB
FR4 là vật liệu nền PCB tiêu chuẩn cho hầu hết thiết bị điện tử dân dụng và công nghiệp. Với ứng dụng cao tần (5G, radar, anten vi sóng), Teflon/PTFE laminate thay thế FR4 nhờ Dk thấp và loss tangent cực nhỏ giảm thiểu suy hao tín hiệu. Đối với PCB chịu nhiệt cao (lò hàn, thiết bị đo nhiệt độ), phíp thủy tinh (FR4 G10) hoặc nhựa PEEK là lựa chọn phù hợp.
Tủ Điện và Panel Điều Khiển
Trong tủ điện công nghiệp, phíp Bakelite và FR4 được dùng làm đế thanh cái (busbar), tấm cách điện giữa các module, đế relay và contactor. Yêu cầu chính: điện áp làm việc 400–1000V AC, chịu nhiệt 130°C liên tục, kháng hóa chất từ môi trường nhà máy và chống cháy UL94 V-0. Phíp cam và Bakelite đáp ứng tốt cho điện áp trung bình; FR4 dùng cho điện áp cao hơn.
Vật Liệu ESD – Chống Tĩnh Điện
Trong sản xuất linh kiện điện tử nhạy cảm (IC, chip, module), tĩnh điện là kẻ thù số một. Vật liệu ESD (Electrostatic Discharge) có điện trở bề mặt 10⁵–10¹¹ Ω, đủ để tiêu tán điện tích tĩnh mà không dẫn điện mạnh. Các loại nhựa ESD phổ biến: ESD-POM, ESD-PA, ESD-PEEK – được dùng làm khay đựng linh kiện, đồ gá SMT, tay gắp và đường truyền trong phòng sạch. Nhựa Việt tư vấn và cung cấp vật liệu ESD theo yêu cầu.
Bảng Chọn Vật Liệu Theo Điện Áp và Nhiệt Độ
| Loại Nhựa | Điện Áp Làm Việc | Nhiệt Độ Max | Chống Cháy | Ứng Dụng Chính |
|---|---|---|---|---|
| Phíp Bakelite | Đến 1kV AC | 120°C | Có (HB) | Đế relay, tấm cách điện cơ bản |
| FR4 (Glass Epoxy) | Đến 5kV AC | 130°C | UL94 V-0 | Nền PCB, đế thanh cái HV |
| Teflon PTFE | Đến 60kV+ | 260°C | Tự dập lửa | Cáp cao tần, đế mạch RF |
| PC (Polycarbonate) | Đến 3kV AC | 120°C | UL94 V-0/V-2 | Vỏ thiết bị, nắp tủ điện trong suốt |
| PEEK | Đến 10kV AC | 250°C | UL94 V-0 | Chi tiết chịu nhiệt cao, thiết bị đo |
Gia Công Cắt Phíp và Nhựa Cách Điện Theo Yêu Cầu
Nhựa Việt cung cấp dịch vụ gia công CNC chuyên nghiệp cho tất cả các loại nhựa cách điện. Máy CNC router và CNC laser của chúng tôi có thể cắt tấm phíp Bakelite, FR4, Teflon và PC với độ chính xác cao, dung sai ±0,1mm, bề mặt sạch không cần gia công thêm.
Chúng tôi nhận gia công: cắt tấm theo kích thước, khoan lỗ vít, phay rãnh dẫn hướng, cắt theo biên dạng phức tạp từ file DXF/DWG. Xem thêm dịch vụ gia công cắt tấm phíp Bakelite, FR4 bằng máy CNC để biết thêm chi tiết về năng lực gia công và bảng giá.
Các Tiêu Chuẩn Quan Trọng Cần Biết Khi Chọn Vật Liệu Điện Tử
- UL94 V-0: Vật liệu tự dập tắt trong ≤10 giây khi ngừng nguồn lửa, không nhỏ giọt cháy – yêu cầu bắt buộc với thiết bị điện tiêu dùng và công nghiệp.
- IEC 60243: Tiêu chuẩn đo độ bền điện môi (kV/mm), xác định điện áp đánh thủng tối đa vật liệu chịu được.
- NEMA Grade: Hệ thống phân loại vật liệu cách điện laminates của Mỹ (FR4 = NEMA Grade G10/FR4), giúp chọn đúng loại phíp cho ứng dụng cụ thể.
- IPC-4101: Tiêu chuẩn quốc tế cho vật liệu nền PCB, xác định yêu cầu cơ lý và điện cho FR4, PTFE và các loại laminate khác.
Xem thêm: Các loại nhựa công nghiệp phổ biến và ứng dụng để hiểu tổng quan hệ sinh thái vật liệu nhựa kỹ thuật Nhựa Việt đang cung cấp.
FAQ – Câu Hỏi Thường Gặp Về Nhựa Ngành Điện – Điện Tử
Phíp Bakelite và FR4 khác nhau như thế nào?
Phíp Bakelite (phenolic paper/cotton laminate) rẻ hơn, dễ cắt hơn nhưng hút ẩm nhiều hơn và độ bền điện môi thấp hơn FR4. FR4 (glass epoxy) có độ bền cơ học và điện môi vượt trội hơn, chống cháy UL94 V-0, hút ẩm rất thấp – là tiêu chuẩn cho PCB và ứng dụng điện áp cao. Với tủ điện thông thường 220–380V, Bakelite đủ dùng và tiết kiệm chi phí; với PCB hoặc hệ thống điện áp cao hơn, FR4 là bắt buộc.
Tại sao Teflon được dùng làm vỏ dây cáp cao tần?
Teflon PTFE có hằng số điện môi (Dk) thấp nhất trong tất cả vật liệu rắn (Dk = 2,1), giúp tín hiệu cao tần truyền với tốc độ gần bằng tốc độ ánh sáng trong chân không. Loss tangent cực thấp (0,0002) đồng nghĩa với suy hao tín hiệu cực kỳ nhỏ ở tần số GHz. Đây là lý do Teflon là vật liệu bọc cáp đồng trục RF, đế anten và mạch vi sóng không thể thay thế.
Có loại nhựa nào vừa cách điện vừa chịu nhiệt trên 200°C không?
Có hai lựa chọn chính: Teflon PTFE (chịu nhiệt 260°C, cách điện xuất sắc) và PEEK (chịu nhiệt 250°C liên tục, độ bền cơ học cao hơn Teflon). Teflon phù hợp hơn cho ứng dụng cách điện thuần túy (đệm, đế, bọc cáp); PEEK phù hợp hơn khi cần kết hợp cách điện và chịu tải cơ học (chi tiết cơ khí trong lò, thiết bị bán dẫn).
Vật liệu ESD là gì và khi nào cần dùng?
Vật liệu ESD (Electrostatic Discharge) có khả năng tiêu tán điện tích tĩnh điện từ từ, ngăn phóng điện đột ngột có thể phá hủy linh kiện điện tử nhạy cảm. Cần dùng ESD khi: sản xuất/lắp ráp IC, chip, module nhớ; vận chuyển linh kiện trong phòng sạch; gia công thiết bị đo lường chính xác. Điện trở bề mặt ESD phải nằm trong dải 10⁵–10¹¹ Ω. Liên hệ Nhựa Việt để tư vấn loại ESD phù hợp với ứng dụng của bạn.
Có thể cắt phíp FR4 theo hình dạng phức tạp không?
Có. Nhựa Việt có máy CNC router chuyên dụng cho phíp và nhựa cứng, có thể cắt theo bất kỳ biên dạng nào từ file DXF, DWG hoặc PDF. Độ chính xác ±0,1mm, bề mặt cắt sạch không bị bong tróc. Gửi bản vẽ qua Zalo hoặc email để nhận báo giá trong 2 giờ làm việc. Hotline/Zalo: 0936.038.400.
Cần tư vấn vật liệu nhựa cách điện cho ngành điện – điện tử? Đội ngũ kỹ thuật Nhựa Việt sẵn sàng hỗ trợ chọn vật liệu, báo giá và gia công theo yêu cầu:
Hotline/Zalo: 0936.038.400 | Email: lienhe@nhuaviet.net
